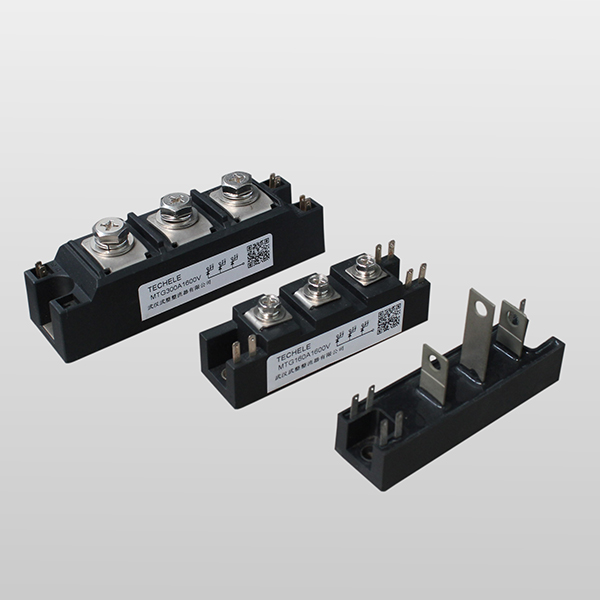

非絕緣型晶閘管模塊 (MTG, MTY, MFG, MFY)
|
型號 Type |
通態平均電流 |
反向斷態重復峰值電壓 |
斷態電壓臨界上升率 |
通態電流臨界上升率 |
正反向重復峰值電流 |
觸發電流 |
觸發電壓 |
維持電流 |
通態峰值電壓/電流 |
最高額定結溫 |

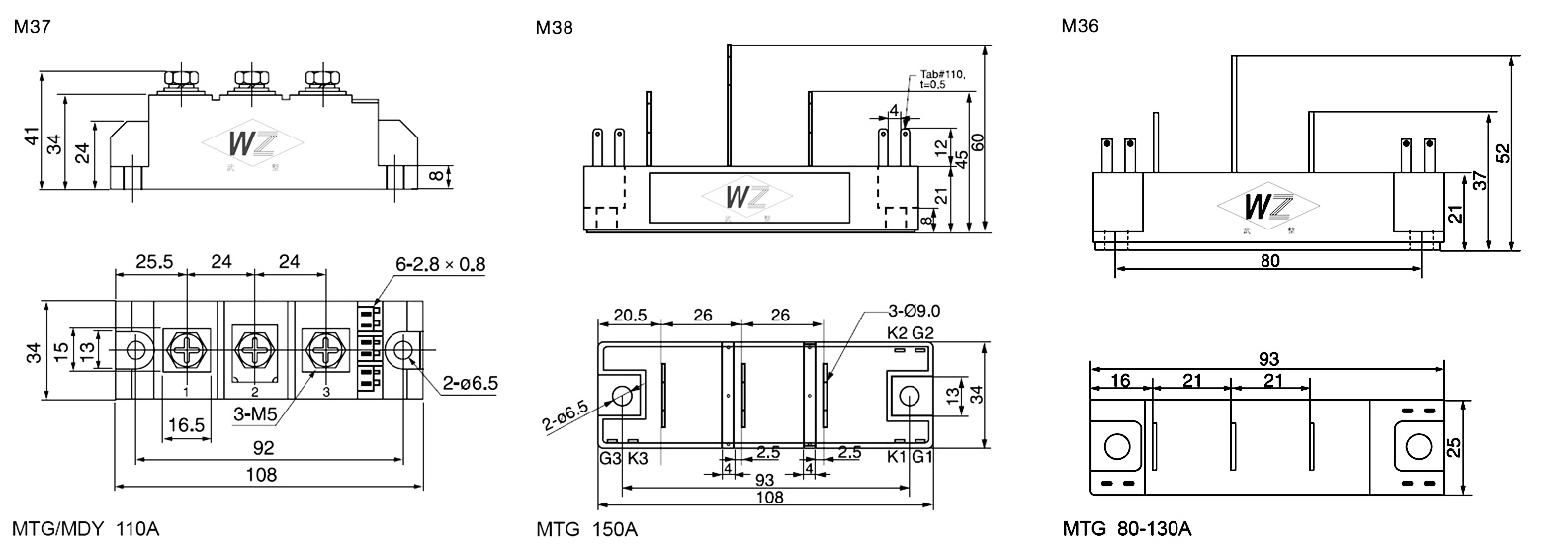

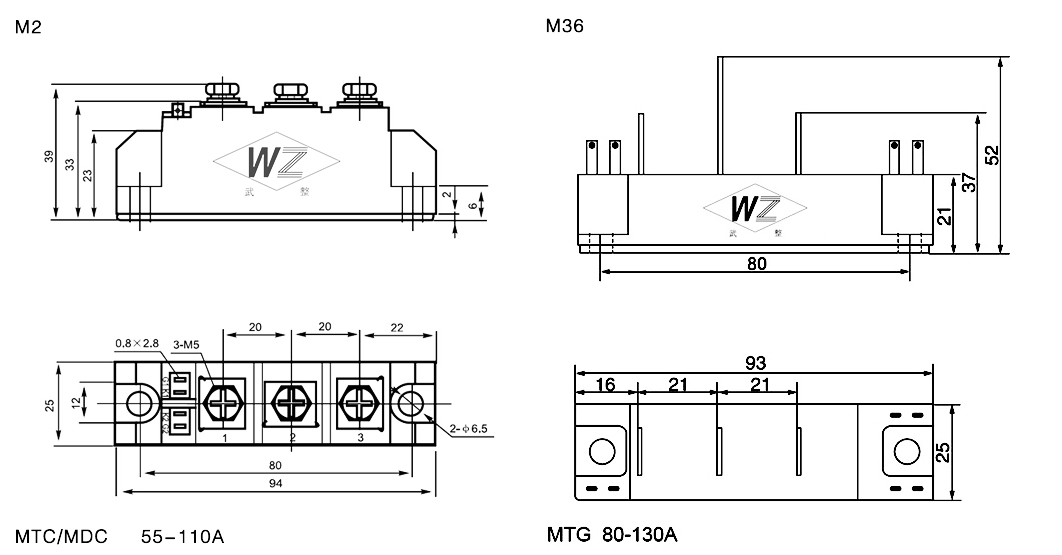

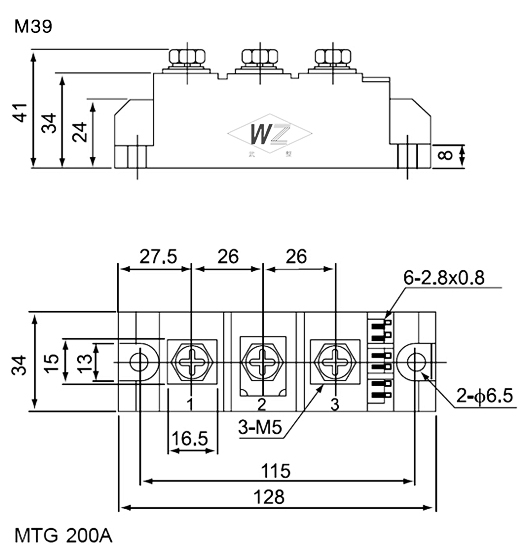

外型 Outline |
|
IT(AV) |
VDRM VRRM |
dv/dt |
di/dt |
IDRM IRRM |
IGT |
VGT |
IH |
VTM/ITM |
Tjm |
||
|
|
A |
V |
V/μS |
A/μS |
mA |
mA |
V |
mA |
V/A |
℃ |
|
|
70 |
400~2600 |
800 |
100 |
12 |
100 |
2.5 |
100 |
1.67/210 |
125 |
||
|
110 |
400~2600 |
800 |
100 |
12 |
100 |
2.5 |
100 |
1.67/330 |
125 |
||
|
160 |
400~2600 |
800 |
100 |
12 |
100 |
2.5 |
100 |
1.67/480 |
125 |
||
|
200 |
400~2600 |
800 |
100 |
20 |
150 |
2.5 |
100 |
1.70/600 |
125 |
||
|
250 |
400~2600 |
800 |
100 |
20 |
150 |
2.5 |
100 |
1.70/750 |
125 |
||
|
300 |
400~2600 |
800 |
100 |
25 |
150 |
2.5 |
100 |
1.70/900 |
125 |
非絕緣型整流管模塊 (MDG, MDY)
型號
Type
正向平均電流
反向重復
峰值電壓
反向重復
峰值電流
通態峰值
電壓/電流
正向電流
有效值
最高額定結溫
外型
Outline
IF(AV)
VRRM
IRRM
VTM/ITM
IF(RMS)
Tjc
A
V
mA
V/A
A
℃
70
400~2600
12
1.57/210
157
150
110
400~2600
12
1.57/330
157
150
160
400~2600
12
1.57/480
236
150
200
400~2600
20
1.60/600
314
150
250
400~2600
20
1.60/750
393
150
300
400~2600
25
1.60/900
471
150
電焊機專用模塊 Welder Modules (MT, MD)
|
型號 Type |
通態平均電流 |
反向斷態重復峰值電壓 |
斷態電壓臨界上升率 |
通態電流臨界上升率 |
正反向重復峰值電流 |
觸發電流 |
觸發電壓 |
維持電流 |
通態峰值 電壓/電流 |
最高額定結溫 |

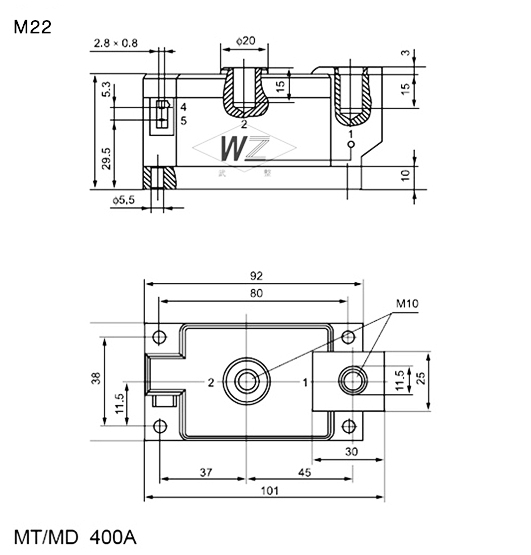

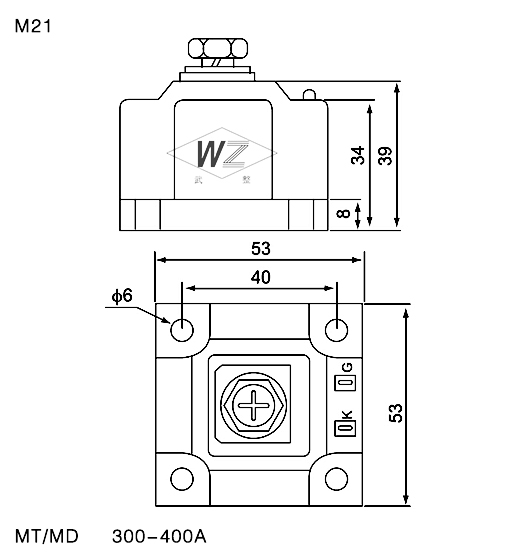

外型 Outline |
|
IT(AV) |
VDRM VRRM |
dv/dt |
di/dt |
IDRM IRRM |
IGT |
VGT |
IH |
VTM/ITM |
Tjm |
||
|
|
A |
V |
V/μS |
A/μS |
mA |
mA |
V |
mA |
V/A |
℃ |
|
|
200 |
800~1600 |
800 |
100 |
20 |
150 |
2.5 |
100 |
1.7/600 |
125 |
||
|
300 |
800~1600 |
800 |
100 |
25 |
150 |
2.5 |
100 |
1.7/900 |
125 |
||
|
500 |
800~1600 |
800 |
100 |
30 |
150 |
2.5 |
100 |
1.7/1500 |
125 |
||
|
200 |
800~1600 |
|
|
20 |
|
|
|
1.6/600 |
125 |
||
|
300 |
800~1600 |
|
|
25 |
|
|
|
1.6/900 |
125 |
||
|
500 |
800~1600 |
|
|
30 |
|
|
|
1.6/1500 |
125 |
